邯郸低氮锅炉改造
来源:原创作者:李召磊网址:http://www.guolugong.com

邯郸地区最专业的锅炉低氮改造公司,保证达到30mg以下排放保准,可通过环保局或第三方检测验证。


锅炉低氮控制说明

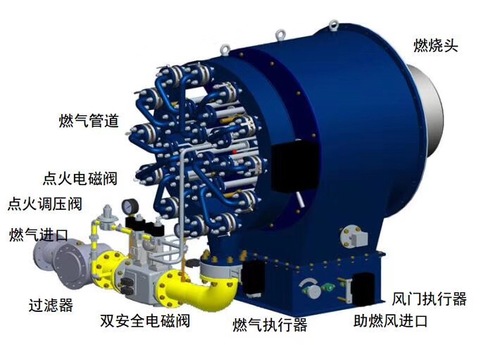

本系统燃烧器配置AUTOFLAME程序控制器和火焰监测系统。主要通过燃烧器配置程控器来实现自动控制,主要包括以下几部分:

a.阀组检漏

在燃烧器每次启动运行前,程控器先对阀组进行检漏测试,保证燃气阀不泄漏。

检漏运行条件

——就地柜电源正常

——无MFT指令

——已启动检漏指令(或燃烧器启动指令)

检漏过程由控制器配合压力开关控制完成,检漏出现故障则检漏报警,等待复位后重新检漏,只有当检漏通过后程控器才启动燃烧器。

b.预吹扫

在燃料进入炉膛燃烧之前(初次点火或在锅炉跳闸之后)必须对炉膛完成一次成功的吹扫,以有效地消除在炉膛中可以积聚的任何可燃气体,否则保护系统阻止任何燃料燃烧器启动。

本系统中鼓风机启停采用单独控制器,不受程控器控制,应先启动鼓风机,再启动燃烧器。

炉膛吹扫是在下列条件均满足并保持的情况下进行的

——燃烧器风机运行

——燃气阀全关

——无MFT指令

——炉膛无火

——就地柜电源正常

整个吹扫过程均应满足上述条件,在此期间任意一条件丧失,则吹扫中断,待所有许可条件重新建立,运行人员才可重新启动吹扫程序。

c.点火

点火分为两步,先点小火,再点主火。

点火必须满足以下条件

——燃烧器风机运行

——伺服电机将燃烧器风门调到点火位置

——无MFT指令

——全炉膛吹扫完成

——燃气压力正常

——燃烧风压力正常

——火焰检测仪没有发现炉膛内有火

点火启动顺序

——燃烧器启动点火变压器,再点火电极之间形成稳定火花

——在火花稳定后,燃烧器打开VI阀和点火阀Vg,点火管放出燃气并点燃,形成点火火炬

——控制阀V2打开,点燃主火炬

——燃烧器通过装配的火焰检测器检测到火焰

——若火检检测正常,则点主火成功

点火过程是通过小火来点燃主火,在火焰点燃后,火焰检测装置必须检测到火焰,否则点火失败,程控器报警,熄火指示灯点亮,等待复位再重新启动。若点火失败,则燃烧器熄火并切断所有输出,熄火报警指示灯亮,等待复位再重新启动。

d.火焰检测

燃烧器火焰检测系统用来检测火焰的有或无,当检测到有火时将信号送至程控器。程控器根据程序自动判断火焰信号是否与程序相符,若不相符则程控器报警,并切断所有输出。(在吹扫的时候检测到火焰信号,程控器报警;在点火后程控器检测不到火焰信号,程控器报警)火焰检测仪在燃烧的过程中持续的检测燃烧的全过程,起到安全保护作用。

e.负荷调节

在完成点火程序后,系统进入正常运行状态,燃烧器自动调节燃气与空气量,改变主火大小,实现负荷调节。

以下信号可供选择,若用户需要相关信号,请在技术协议中说明

DCS(PLC)系统至燃烧器系统:

燃烧器启动、停止信号

燃烧器系统至DCS(PLC)系统:

燃烧器燃气压力低;燃烧器燃气压力高;燃烧器回油压力高;燃烧器空气压力低;燃烧器熄火;燃烧器运行;燃烧器检漏故障;
